射出成形の品質を最終的に左右するのは、金型表面の「磨き」の精度です。 「どれだけ磨いても傷が消えない」「鏡面仕上げの番手の進め方がわからない」といった悩みは、金型製作の現場では避けて通れない課題です。
本記事では、金型磨きの基本から、職人が実践する磨き方のコツ、そしてダイヤモンドペーストを用いた究極の鏡面仕上げまで、専門的な知見を基に徹底解説します。
射出成形金型における「磨き」の重要性
射出成形において、金型磨きは単に表面を美しくするだけの工程ではありません。製品の品質、そして生産効率のすべてに直結する、大変重要な仕上げ作業です。
製品の外観品質と離型性を左右する磨き工程

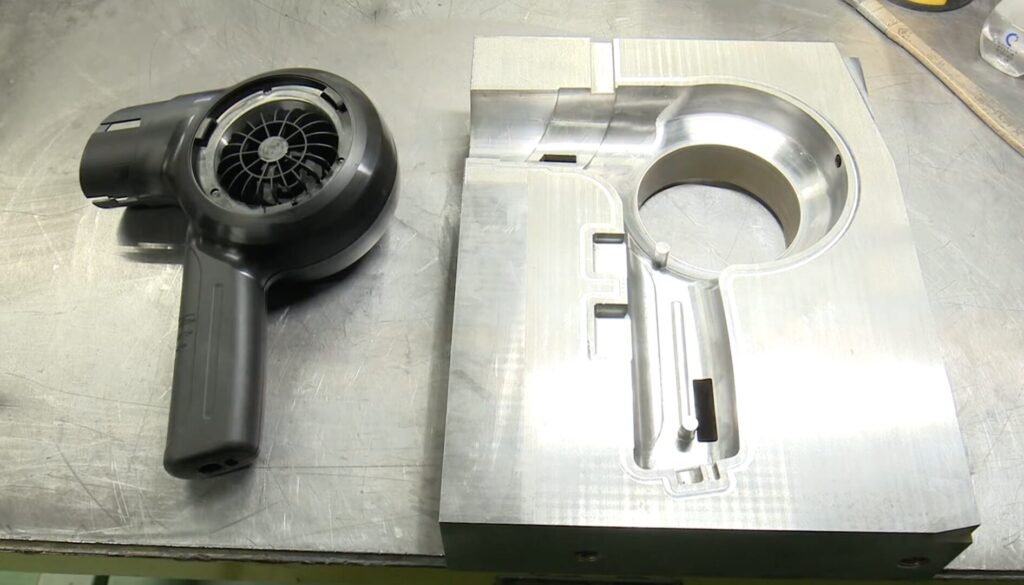

金型の表面状態は、そのまま成形品の「顔」になります。特に透明なプラスチック製品や家電の外装パーツでは、金型上のわずかな曇りや磨きムラが致命的な外観不良を引き起こします。
また、磨きは「離型性（製品を金型から取り出しやすくすること）」にも大きく影響します。適切に研磨された金型は、成形品との摩擦を抑え、製品の変形やカジリを防ぐ役割を果たします。
摩耗も抑えられるため、金型の寿命も伸びます。
うまく磨けていないと、成形品に波紋や筋が発生してしまうことになります。
職人の手作業が求められる精密仕上げの領域
近年の工作機械の進化により、機械加工だけでかなりの面粗度を出すことが可能になりました。しかし、複雑な形状の隅々まで均一な鏡面に仕上げ、ナノレベルの傷を消し去る領域においては、今なお職人の「指先の感覚」による手作業が不可欠です。
特に鏡面磨きにおいては、鋼材の特性を見極め、光の当て方一つで傷の有無を確認しながら進める繊細な作業が求められます。この「機械では届かない最後の一線」をクリアすることこそが、高品質な金型を実現する鍵になります。
金型磨きに使用する主な工具と材料
金型磨きは、ただこするだけではなく、工程ごとに最適な工具と研磨材を使い分けることが大変重要です。ここでは、現場で必須となる3つの主力アイテムを解説します。
粗磨きの基本となる砥石の選び方
機械加工のツールマーク（切削痕）や放電加工の変質層を取り除く最初のステップでは、砥石が主役です。
- GC砥石（グリーンシリコンカーバイト）: 金型研磨で最も一般的に使われる砥石です。
- 番手の進め方: #1000から始まり、#1500、#3000と順に上げていくのが標準的な流れです。
- 潤滑のコツ: 水溶性の希釈液を併用することで、目詰まりを防ぎ、深いスクラッチ傷を抑える効果があります。
中仕上げを支える研磨紙（ペーパー）の種類
砥石で整えた面をさらに滑らかにするのが、ペーパー（研磨紙）による工程です。
- ヘラの活用: 金型の形状に合わせたヘラ（当て木）にペーパーを巻き付けて使用します。これにより、面全体を均一に研磨することが可能になります。
- 推奨される番手: #1500 → #2000 → #2500の順で細かくしていきます。
- 鮮度の維持: ペーパーは15回ほど往復させると研磨力が落ち、目詰まりを起こします。常に新しい面で磨くことが、無駄な傷を作らないポイントです。
鏡面仕上げに欠かせないダイヤモンドペーストと専用工具
最終的な光沢を出す鏡面工程では、微細なダイヤモンドの粉末が含まれたペーストと、動力を伝える工具を使用します。
| 工具・材料 | 特徴・役割 |
| ダイヤモンドパウダー | 天然単結晶や人工多結晶があり、9μm → 6μm → 3μm → 1μmと粒度を下げて光沢を上げます。 |
| 希釈液 | 切削力を高め、摩擦熱を抑えるために適量を塗布します。 |
| エアー工具 | 微振動を与えるハンドツールを用いることで、手作業よりも効率的に、かつ均一に磨き上げることができます。 |
金型磨きの番手を正しく進める「3つのステップ」
鏡面仕上げを最短で成功させる秘訣は、番手の順番を飛ばさず、一歩ずつ確実に進めることにあります。熟練の現場が実践している、砥石からダイヤモンドペーストまでの具体的な流れを見ていきましょう。
1. 砥石工程：#1000から#3000で下地を完璧に作る

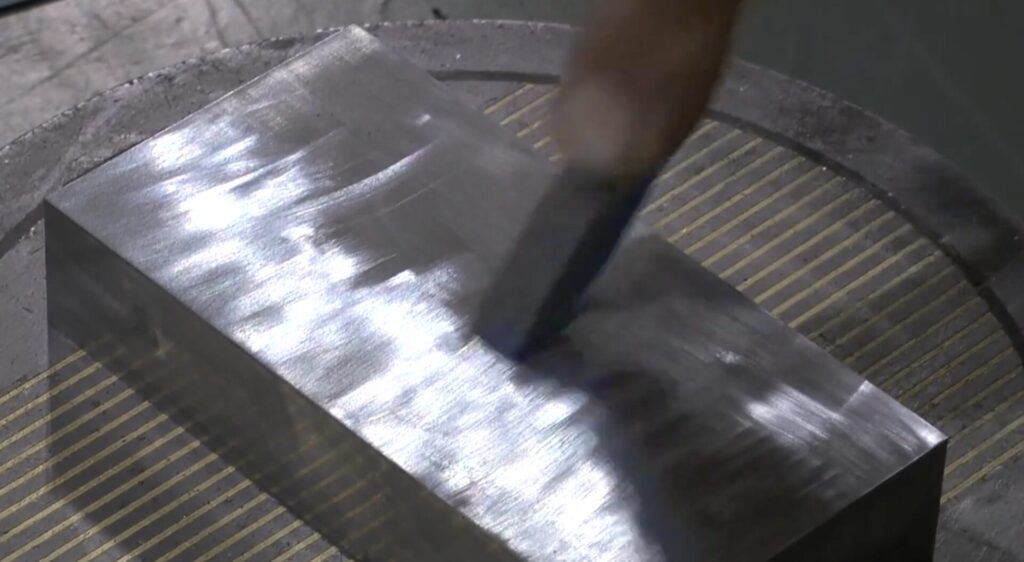

最初の工程では、GC砥石（グリーンシリコンカーバイト）を使用して、切削や放電加工の跡を徹底的に除去します。
表面が荒れている場合はRG砥石#600くらいから磨きます。
- 番手の推移: 一般的に #1000 → #1500 → #3000 の順に上げていきます。
- 液剤の併用: 水溶性の希釈液を使用することで、深いスクラッチ傷を抑えながらスムーズに研磨することが可能です。
- ポイント: 金型の形状を崩さないよう、砥石の広い面を一定の速度で動かすことが、面を歪ませないコツです。
2. ペーパー工程：#1500から#2500で面を均一に整える
砥石の微細な傷を消し、面をさらに平滑にするために耐水ペーパーを使用します。
- 番手の推移: #1500 → #2000 → #2500 の順で、砥石の傷を順次消し去ります。
- ヘラの活用: 金型の形状に合わせたヘラにペーパーを巻き付けて使用することで、面全体に均一な力を伝え、ムラのない仕上がりを実現します。
- メンテナンス: ペーパーは15回ほど研磨すると目詰まりし、研磨力が著しく低下します。そのため、こまめに新しい面へと切り替えて作業するのが効率的です。
3. ダイヤ工程：9μmから1μmへ。光沢を一気に引き出す
最後はダイヤモンドパウダーやペーストを用い、究極の鏡面を目指します。
- 粒度の推移: エアー動力の回転工具を使い、ダイヤモンドパウダー（天然単結晶など）を9μm → 6μm → 3μm と段階的に細かくしていきます。
- 最終仕上げ: 仕上げには人工多結晶のダイヤモンドペースト 1μm を使用し、光沢を極限まで高めます。レーヨンシートなどの布を使って磨き上げます。
失敗しないための金型磨きのコツ
金型磨きにおいて、ただ手を動かすだけでは「消えない傷」に悩まされることになります。効率よく、かつ完璧な面に仕上げるために現場で徹底されているコツを解説します。
「クロスパターン（交差磨き）」で前工程の傷を確実に見極める
磨き工程で最も多い失敗は、前工程の粗い傷を残したまま次の番手に進んでしまうことです。これを防ぐための鉄則が、磨く方向を変える「クロスパターン」です。
- 方向を変える: 番手を上げるごとに、磨く方向を45度から90度交互に変えます。
- 傷のチェック: 方向を変えることで、残っている傷が「今の番手のもの」か「前の番手のもの」かが一目で判別できるようになります。
- 確実な進捗: 前の工程の斜め傷が完全に消えたことを確認してから次のステップへ進む。これが、手戻りを防ぐために有効な方法です。
番手を飛ばさないことが「最短ルート」である理由
急いでいるときほど番手を飛ばしたくなりますが、実はこれが一番の遠回りになります。
- 仕上がりの差: 例えば#1000の次はいきなり#3000にとばず、必ず#1500を通すべきです。大きな番手の差を埋めるには、かえって時間がかかり、面が歪む原因にもなります。
- 深い傷の残存: 番手を飛ばすと、細かい粒子の研磨材では落としきれない「深い谷」が表面に残り、最終的な鏡面工程で浮き出てきてしまいます。
希釈液を活用してスクラッチ傷を最小限に抑える
乾燥した状態で磨くと摩擦熱が発生し、剥がれ落ちた研磨粒子が新たな傷（スクラッチ）を作ってしまいます。
- 水溶性希釈液の重要性: 砥石やペーパー、ダイヤモンドペーストを使用する際は、常に適量の希釈液（潤滑剤）を併用します。
- 効果: 希釈液は目詰まりを防ぐだけでなく、研磨の切削力を安定させ、滑らかな面を作る助けになります。
洗浄の徹底！コンタミネーション（異物混入）を防ぐポイント
鏡面仕上げにおいて、最大の敵はコンタミネーション（異物混入）です。
- 工程ごとの洗浄: 番手を変える際は、ワーク（金型）だけでなく、自分の手やヘラも徹底的に洗浄します。
- リスクの回避: 前の工程の粗い粒子が1粒でも鏡面工程に混じれば、それまでの数時間の努力が台無しになる深い傷が付きます。
- 専用の保管: 使用するヘラやチップは番手ごとに分けて保管し、混用を絶対に避けるのが現場の常識です。
鏡面仕上げを成功させる具体的な方法

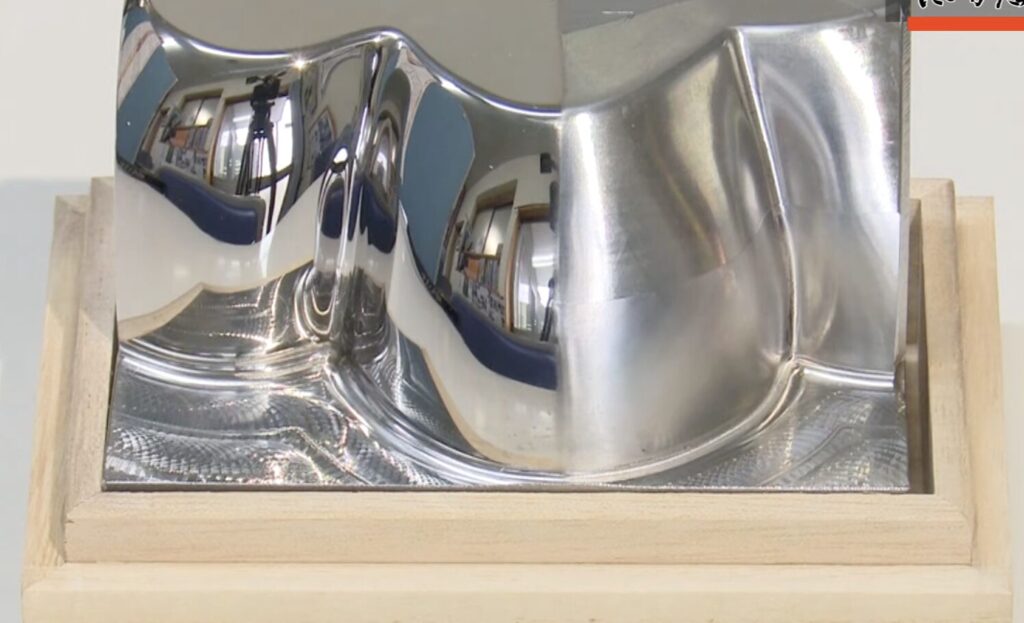

金型磨きの最終目標である「鏡面仕上げ」は、単に光らせるだけでなく、曇りのない透き通った面を作ることが求められます。ここでは、職人が実践する具体的なテクニックと、鋼材ごとのアプローチについて深掘りします。
鋼材（NAK80やSTAVAX）に応じた研磨戦略
磨きやすさは金型に使用される鋼材によって大きく異なります。
- NAK80: 大同特殊鋼のプリハードン鋼で、鏡面磨きに適した代表的な鋼材です。比較的磨きやすいですが、磨きすぎると「オレンジピール」と呼ばれる肌荒れが起きやすいため注意が必要です。
- STAVAX: ウッデホルムのステンレス系金型鋼で、非常に高い鏡面性が得られます。非常に硬いため、番手を一段ずつ丁寧に上げていかないと、後の工程で取りきれない微細な傷が残りやすくなります。硬い分、一度深い傷を入れたら最後。前の番手まで戻らないと傷は消えません。
木片とダイヤモンドペーストによる「擦り込み」の技
ダイヤモンドペーストの工程では、ただ塗り広げるのではなく、「擦り込む」感覚が重要です。

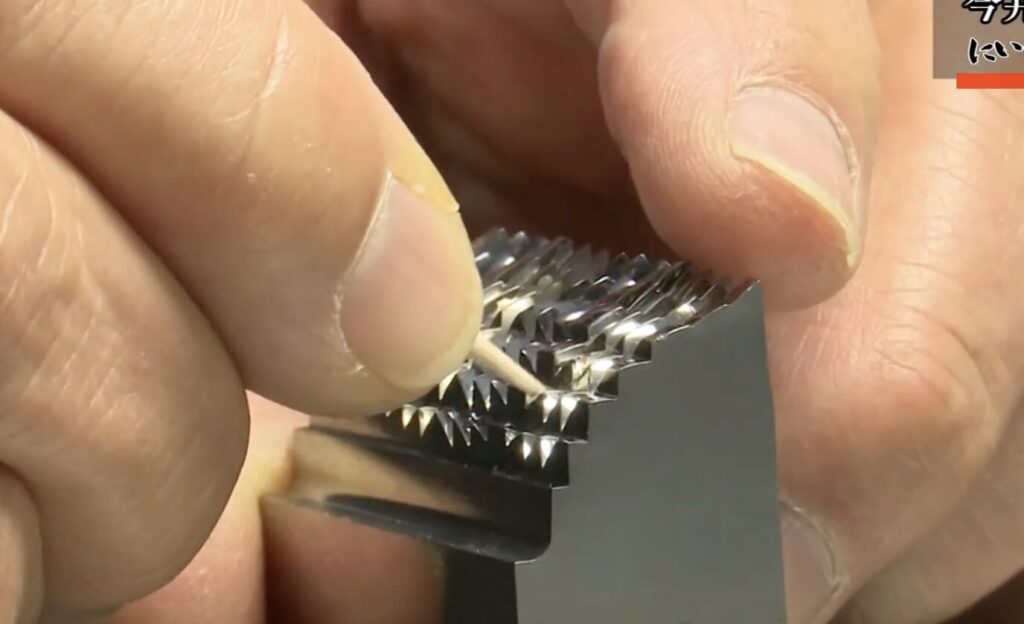

- 木片の活用: ダイヤモンドパウダー（9μm〜3μm）を使用する際、職人は形状に合わせた木片のスティックを使用します。
- 摩擦の利用: 木片で直接パウダーを面に擦り付けるように磨くことで、研磨粒子が鋼材の表面にしっかりと作用し、深い光沢を引き出すことができます。
- ペーストの使い分け: 最終仕上げには、布を使用して人工多結晶の1μmダイヤモンドペーストなどを用い、極限まで面を追い込みます。
- 光の反射を確認: 最終段階では、ライトなどの光源を面に当て、光の反射が歪んでいないか、あるいは微細な磨き傷が残っていないかを厳しくチェックします。
金型磨き業界の未来：自動化と職人技術の共存
近年、製造現場の人手不足を背景に「磨きの自動化」への関心が高まっています。しかし、現状ではすべてを機械に任せるのは難しいのが実情です。
超音波研磨機や自動研磨ロボットによる「磨き自動化」の現状
平面や単純な形状であれば、自動研磨ロボットや超音波研磨機による効率化が進んでいます。
- 超音波研磨: 微細な振動で効率よく磨くことができ、特に狭い隙間やリブの底などの粗磨き工程で威力を発揮します。
- 自動化の限界: 一方で、最終的な鏡面仕上げにおける「面のうねり」や、形状を崩さない絶妙な力加減の調整は、まだ人間の感覚に頼る部分が多いのが現状です。
自動化では届かない「職人の感覚」が必要なラスト1μm
熟練の職人は、磨いている際の「音」や「感触」、そして「反射する光の歪み」から、表面のわずかな異常を察知します。
- 形状保持の難しさ: ロボットでは一定の圧力で磨き続けてしまい、エッジをダレさせたり（角が丸くなる）、面を凹ませたりすることがあります。
- 使い分けが正解: 粗磨きから中仕上げまでは自動機で効率化し、最後の最もシビアな鏡面仕上げのみを職人が担当する「ハイブリッドな工程管理」が、これからの主流となります。
まとめ：金型磨きは基本の積み重ねがすべて
金型の鏡面仕上げを成功させるために最も必要なのは、特別な裏技ではなく、徹底した基本の積み重ねです。どれだけ熟練した職人であっても、番手を飛ばしたり洗浄を怠ったりすれば、納得のいく輝きは得られません。
最後に、金型磨きで失敗しないための重要ポイントを整理します。
- 番手管理の徹底: 砥石は#1000から#3000へ、ペーパーは#1500から#2500へ。そしてダイヤモンドペーストは9μmから1μmへと、段階を追って傷を細かくしていくことが鏡面への最短ルートです。この段階も、材質や形状によって臨機応変に対応する必要があります。
- 交差磨きで見極める: 磨く方向を交互に変えるクロスパターンを実践することで、前の工程の傷が残っていないかを確実に見極め、手戻りを防ぎます。
- コンタミネーションの防止: 番手を変える際の洗浄は絶対です。たった一粒の粗い粒子が混入するだけで、最終工程で深い傷が浮き出てしまいます。
- 道具の鮮度を保つ: ペーパーはこまめに新しい面に切り替え、希釈液を適切に使用して目詰まりや熱によるスクラッチを防ぎましょう。
金型磨きは非常に根気のいる作業ですが、正しく道具を使い、一つひとつの工程を丁寧に積み上げることで、曇りのない美しい面を作り上げることが可能です。
現場での日々の管理や実践に、ぜひこの記事の内容を役立ててください！
